数控车床、程控气压自动车床机夹式数控刀片、数控刀头的名称含义
数控车床、程控气压自动车床机夹式数控刀片、数控刀头的名称含义
发布日期:[13-09-07 12:01:18] 关键词:数控刀片

    如下图例如数控车床自动车床数控刀片名为CNMG120408N-GE,从左往右第一个大写字母C为形状记号表示顶角为80度的菱形刀片;第二个大写字母N为后刀角记号表示后刀角为0度;第三个字母M为精度记号表示刀尖高度允许差为正负0.08毫米到正负0.2毫米,内切圆允许差为正负0.05毫米到0.15毫米,厚度允许差为正负0.13毫米;第四个大写字母G表示槽孔记号表示刀片有圆柱状孔并且刀片两面都有断屑槽;在刀片名称中间的数字两位为一组,第一组数字12为切刃长记号表示切刃长为12.9毫米,内切圆为12.7毫米;第二组数字04为厚度记号表示厚度为4.76毫米;第三组数字08为刀尖R记号表示刀尖R角为0.8毫米;数字之后的第一个大写英文字母N为方向记号表示无方向(相对于左偏刀与右偏刀);最后2个大写字母为一组为断屑槽记号表示博基型一般切削用刀。

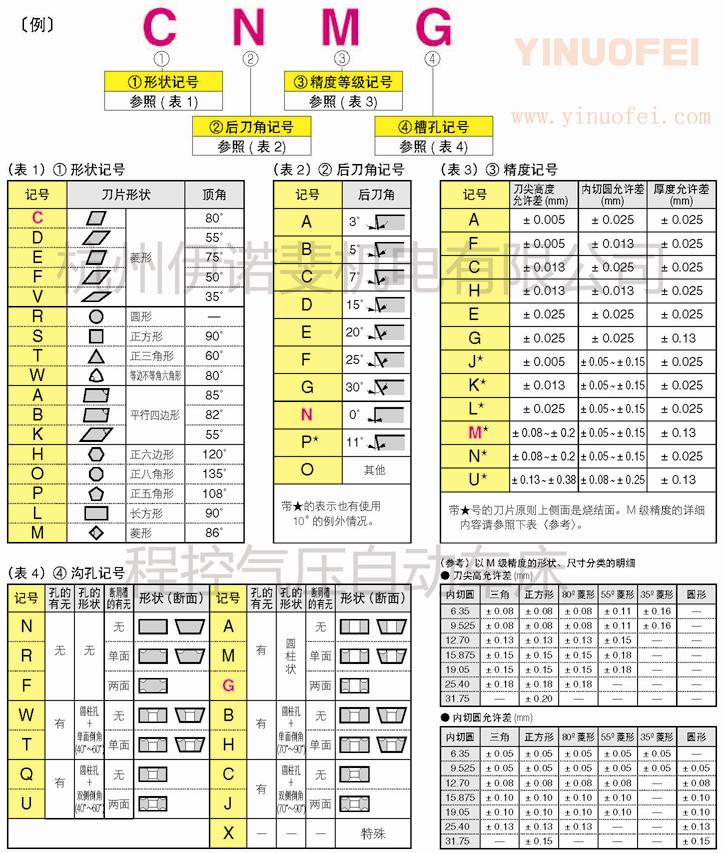

数控刀具命名方法1

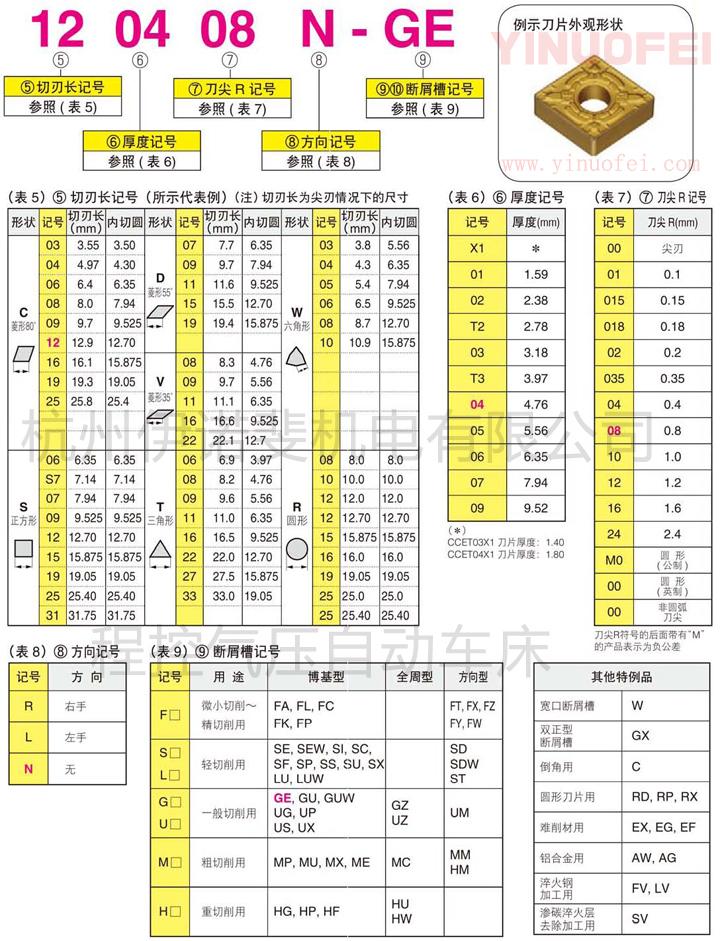

数控刀具命名方法2
